DHF 8000
- Mångsidig materialhantering: Klarar bearbetning av en mängd olika material från hårda metaller som titan och Inconel till högvarvig bearbetning av aluminium.
- Precision och stabilitet: Har en mycket styv konstruktion med dubbla kulskruvar på X- och Y-axlarna för överlägsen noggrannhet och hållbarhet.

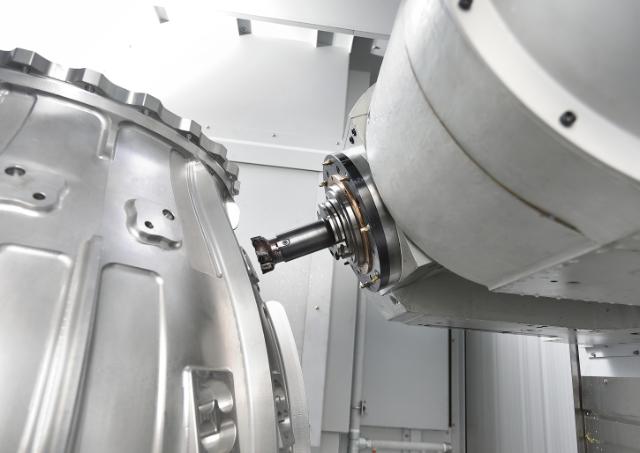

- Avancerad 5-axlig bearbetning: Utrustad med en A-axel med frässpindel av gaffeltyp för simultan 5-axlig bearbetning, vilket förbättrar effektiviteten och flexibiliteten.
Highlights
- Travels - X Axis Travel distance (mm): 1450
- Travels - Y Axis Travel distance (mm): 1200
- Travels - Z Axis Travel distance (mm): 1500
- Max. Turning Diameter (mm): 1400
Kompatibelt styrsystem
Beskrivning av serier
|

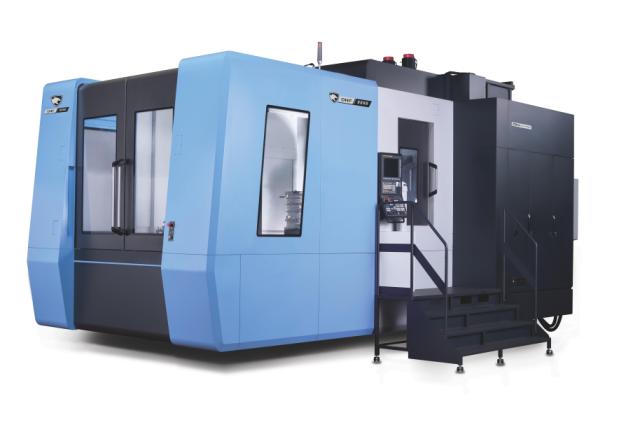

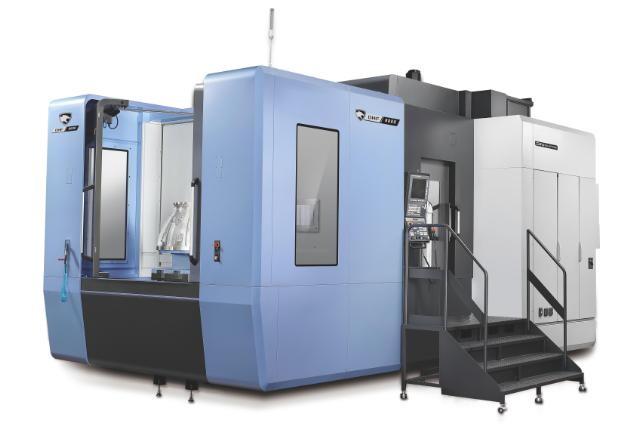

DHF-serien med DHF 8000 och dess A-axel med fräshuvud av gaffeltyp är ett 5-axligt simultant horisontellt bearbetningscenter känt för sin mycket styva konstruktion och dubbla kulskruvar på X- och Y-axlarna. Det är konstruerat för att möta de varierande bearbetningskraven för material från hårda metaller som titan och Inconel till högvarvig bearbetning av aluminium, och erbjuder exceptionell mångsidighet och precision. |
Bygg din anpassade CNC-maskin
Vissa standardalternativ har redan lagts till på din maskin – de är förvalda för att det ska vara bekvämt för dig. När du gjort dina tillval, lägg till dem i kund-korgen, så återkommer vårt säljteam med prisuppgifter till dig. Börja att bygga din unika maskin redan idag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 1450 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 1200 |
| Travels - Z Axis Travel distance (mm) | 1500 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 40 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 40 |
| Feed rate - Z Axis Rapid Traverse | 50 |
Table
| Table Length (mm) | 800 |
|---|---|
| Table Width (mm) | 800 |
| Max. Workpiece weight (kg) | 2000 |
| Pallet Size (mm) | 800X800 |
| Rotary Table Diameter (mm) | 800x800 |
| Max. Table weight (kg) | 2000 |
Workpiece capacity
| Max. Workpiece Diameter (mm) | 1400 |
|---|---|
| Max. Workpiece Height (mm) | 1400 |
| Max. Workpiece weight (kg) | 2000 |
Tool storage capacity
| Machining center - No. of tool station | 60/90/120/150/196/256/316/376 |
|---|
Capacity
| Max. Turning Diameter (mm) | 1400 |
|---|---|
| Table to spindle nose | 1400 |
Main spindle
| Tool Taper (ISO) | HSK-A100 |
|---|
Dimensions
| Length (mm) | 11835 |
|---|---|
| Height (mm) | 4075 |
| Width (mm) | 5830 |
| Weight (kg) | 34000 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
DHF 8000 series.pdf | 8860 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
