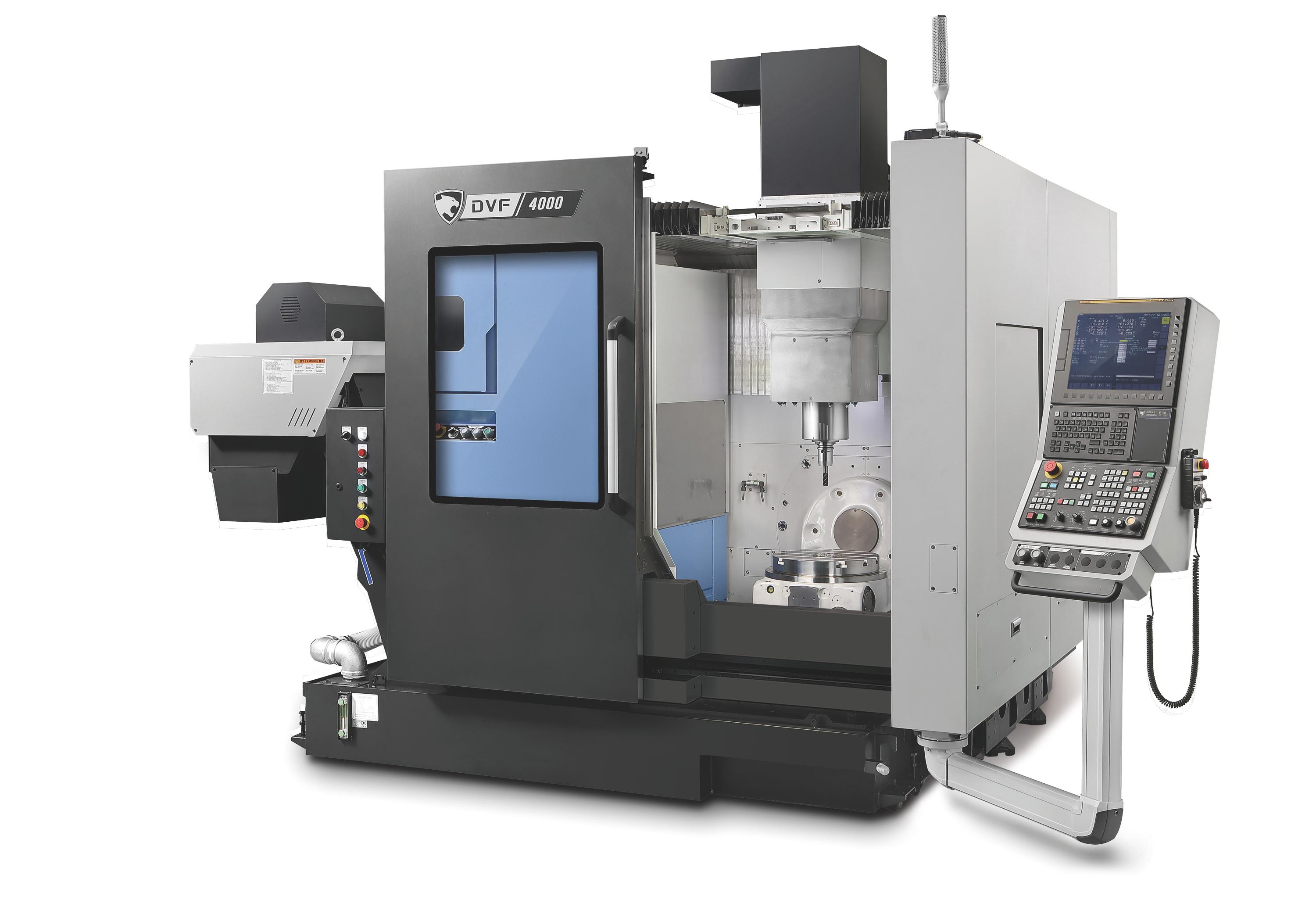

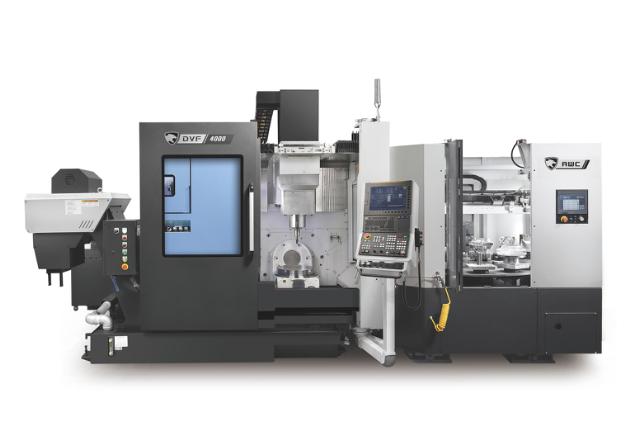

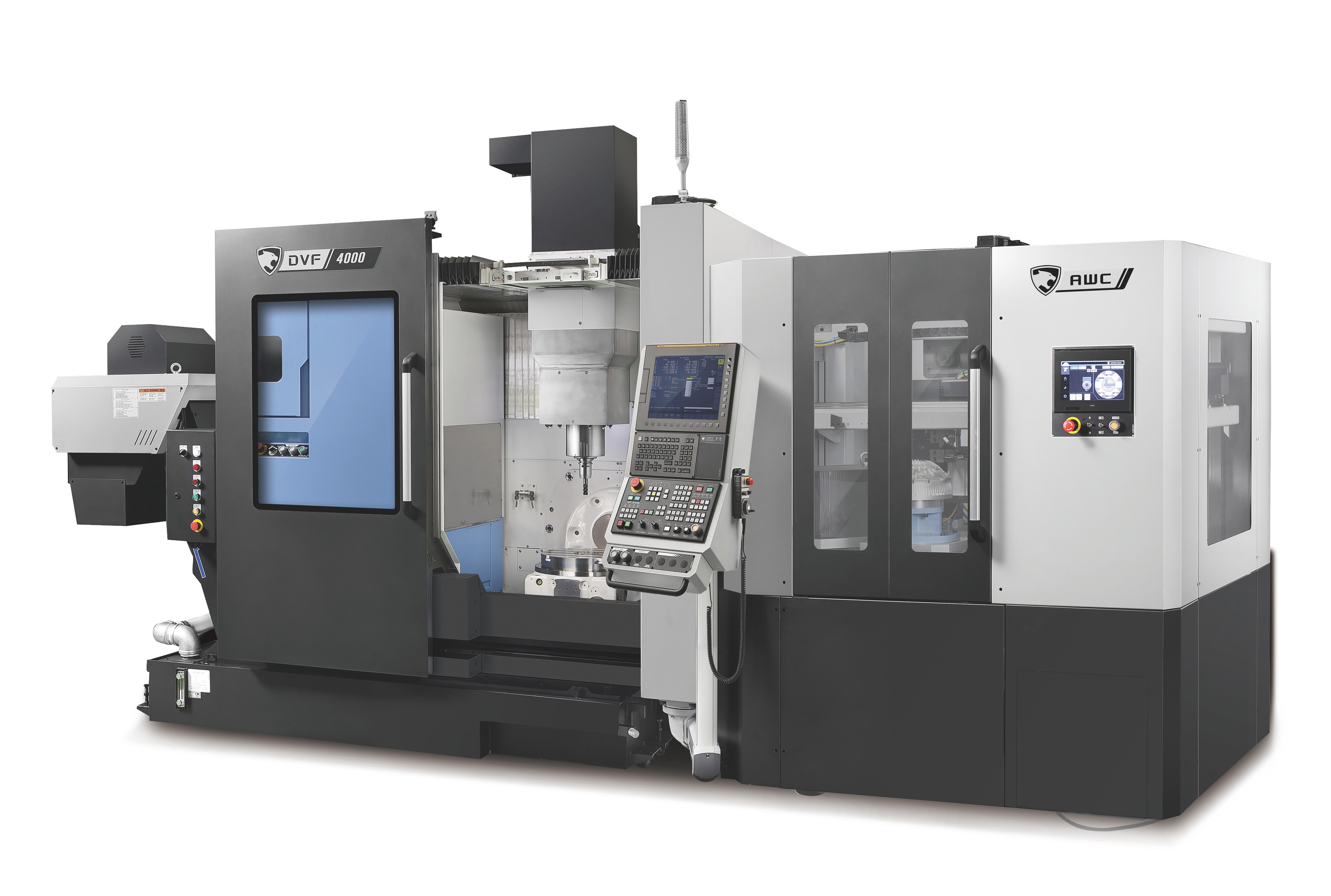

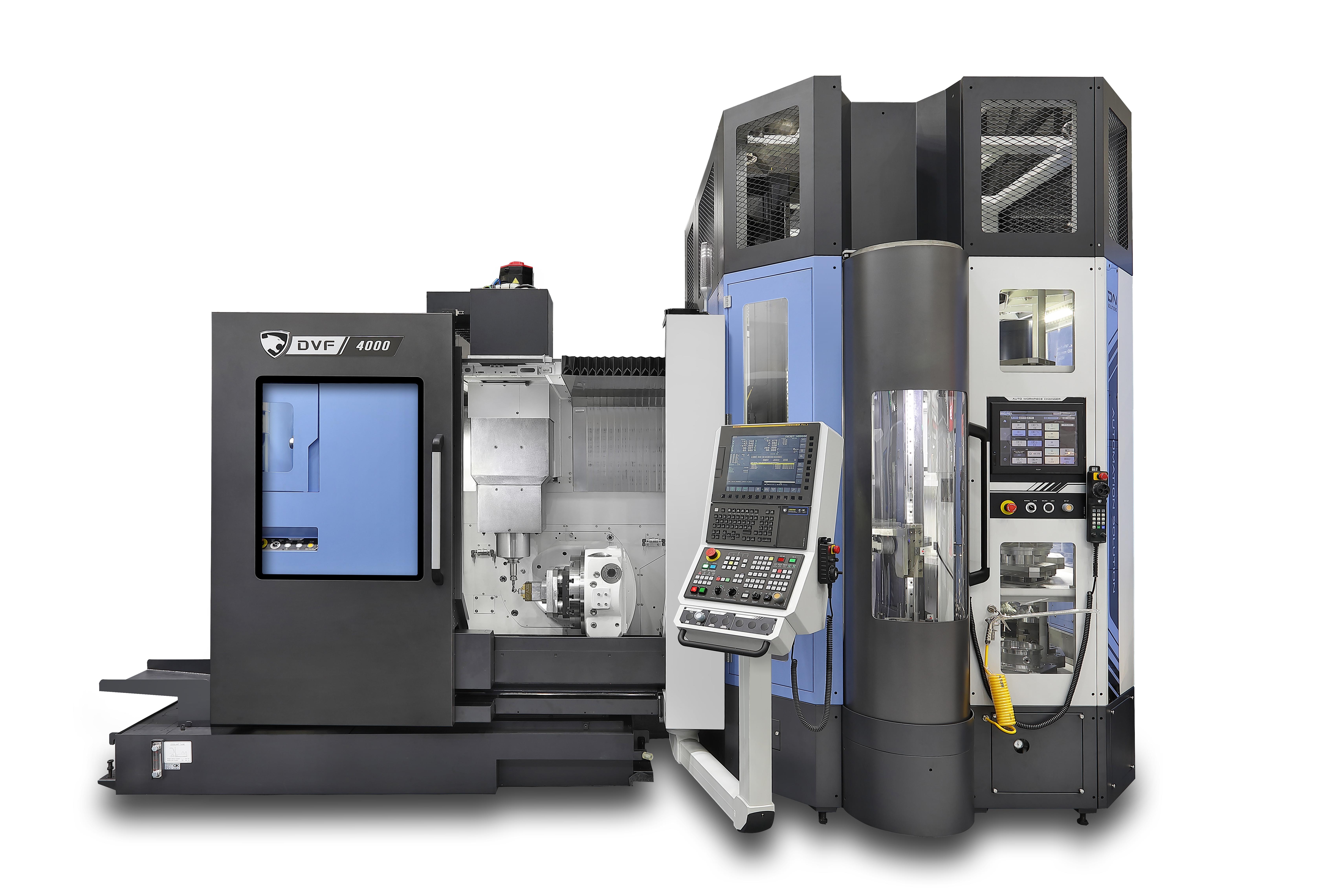

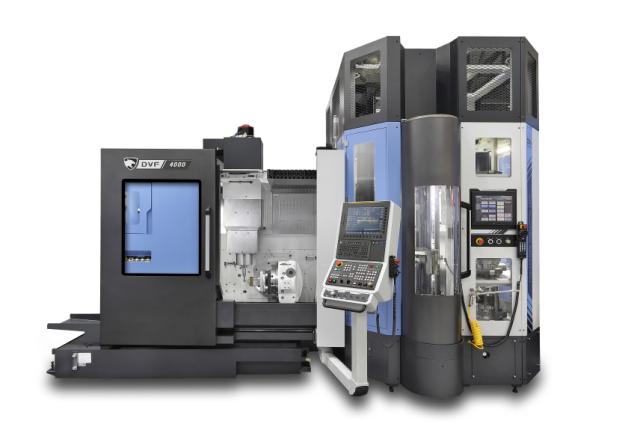

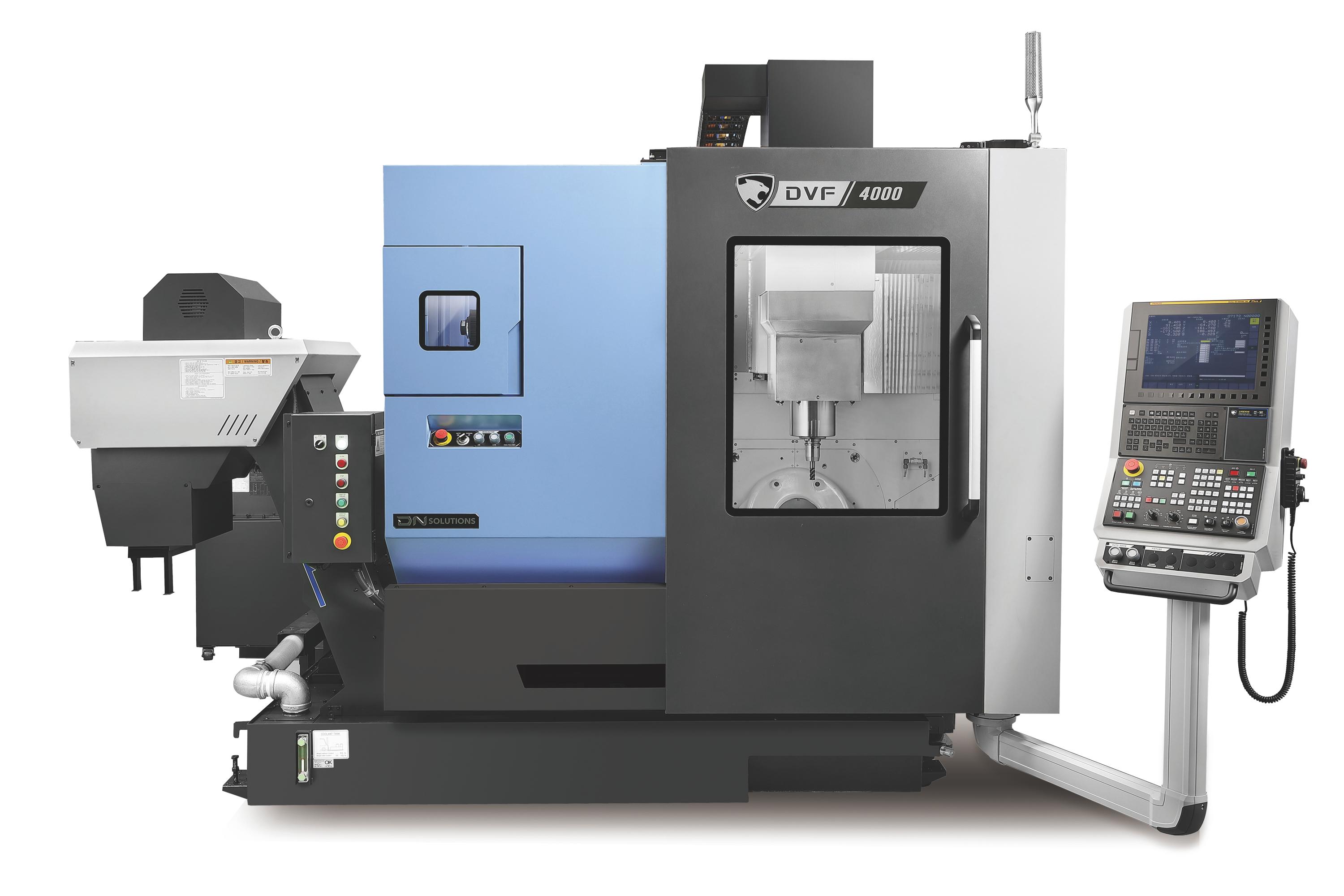

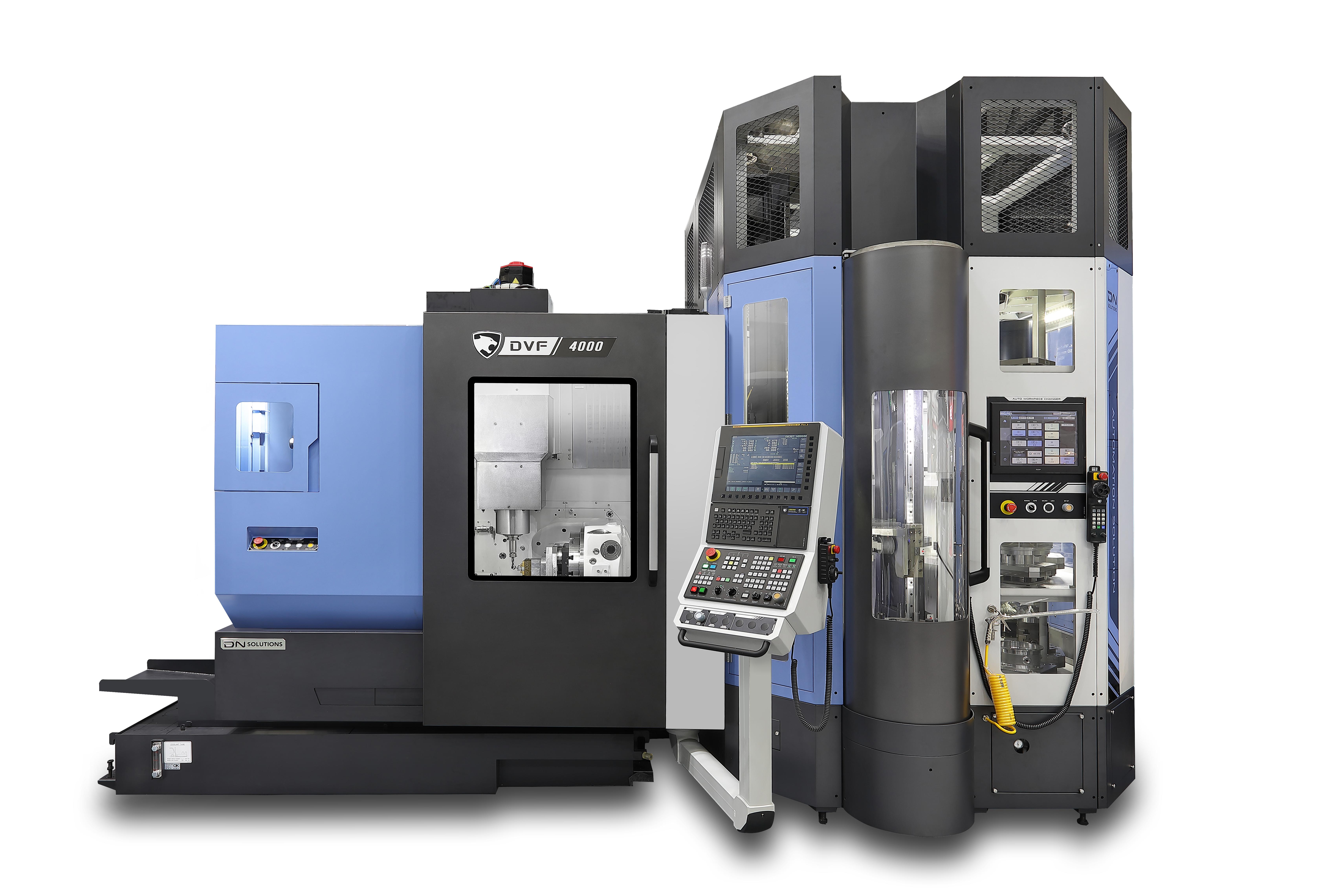

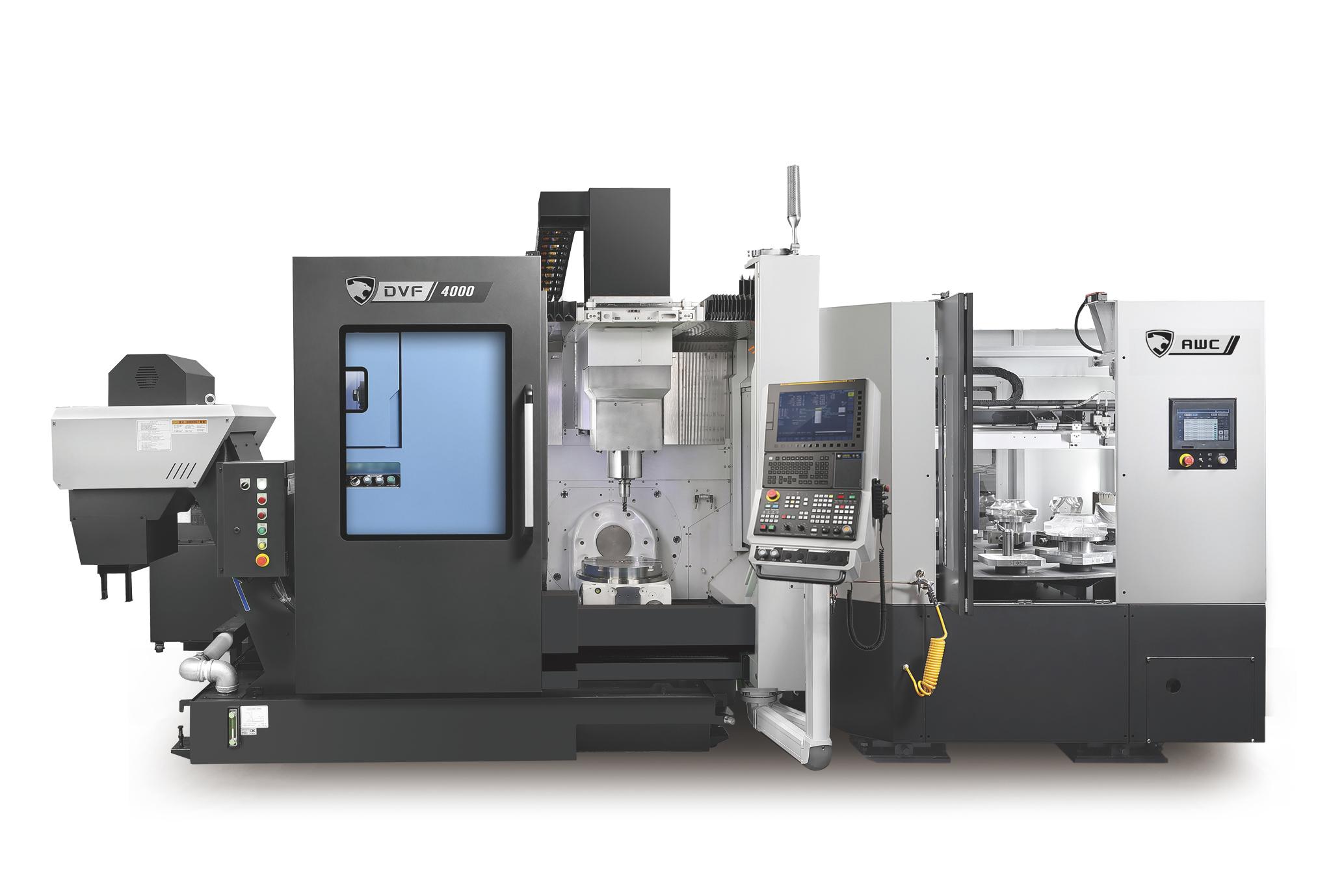

DVF 4000
- Hög precision: Designad för exakt bearbetning av komplexa delar med avancerad 5-axlig kapacitet.
- Kompakt och stabil: Idealisk för små till medelstora arbetsstycken och erbjuder en stabil konstruktion i en utrymmessnål design.
- Miljövänlig och kostnadseffektiv: Har fettsmörjning på X/Y/Z-axlar som minskar miljöpåverkan och driftkostnader.
Highlights
- Travels - X Axis Travel distance (mm): 620
- Travels - Y Axis Travel distance (mm): 440
- Travels - Z Axis Travel distance (mm): 430
Kompatibelt styrsystem
Beskrivning av serier
|
DVF-serien inkluderar premium 5-axliga vertikala bearbetningsmaskiner som DVF 4000, DVF 5000, DVF 6500 och DVF 8000, alla designade för högprecisionsbearbetning av komplexa delar. Dessa modeller erbjuder förbättrad tillförlitlighet och produktivitet med miljövänlig fettsmörjning på X/Y/Z-axlarna. Deras stabila konstruktion och kompakta fotavtryck gör dem idealiska för produktion av små till medelstora arbetsstycken med invecklade former. Dessutom erbjuder DVF-serien valfri bordsvridfunktion för komplett bearbetning i en enda uppställning, vilket tillgodoser ett brett utbud av tillverkningsbehov. |
Bygg din anpassade CNC-maskin
Vissa standardalternativ har redan lagts till på din maskin – de är förvalda för att det ska vara bekvämt för dig. När du gjort dina tillval, lägg till dem i kund-korgen, så återkommer vårt säljteam med prisuppgifter till dig. Börja att bygga din unika maskin redan idag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 620 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 440 |
| Travels - Z Axis Travel distance (mm) | 430 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 36 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 36 |
| Feed rate - Z Axis Rapid Traverse | 36 |
Table
| Table Length (mm) | dia 400 |
|---|---|
| Table Width (mm) | dia 400 |
| Max. Workpiece weight (kg) | 200 |
| Pallet Size (mm) | dia 400 |
| Rotary Table Diameter (mm) | 400 |
| Max. Table weight (kg) | 200 |
Workpiece capacity
| Max. Workpiece Diameter (mm) | 500 |
|---|---|
| Max. Workpiece Height (mm) | 480 |
| Max. Workpiece weight (kg) | 200 |
Tool storage capacity
| Machining center - No. of tool station | 30/40/60/120 |
|---|
Capacity
| Table to spindle nose | 530 |
|---|
Main spindle
| Tool Taper (ISO) | 40 |
|---|
Dimensions
| Length (mm) | 2750 |
|---|---|
| Height (mm) | 2760 |
| Width (mm) | 2205 |
| Weight (kg) | 7500 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
DVF_4000.pdf | 3308 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
