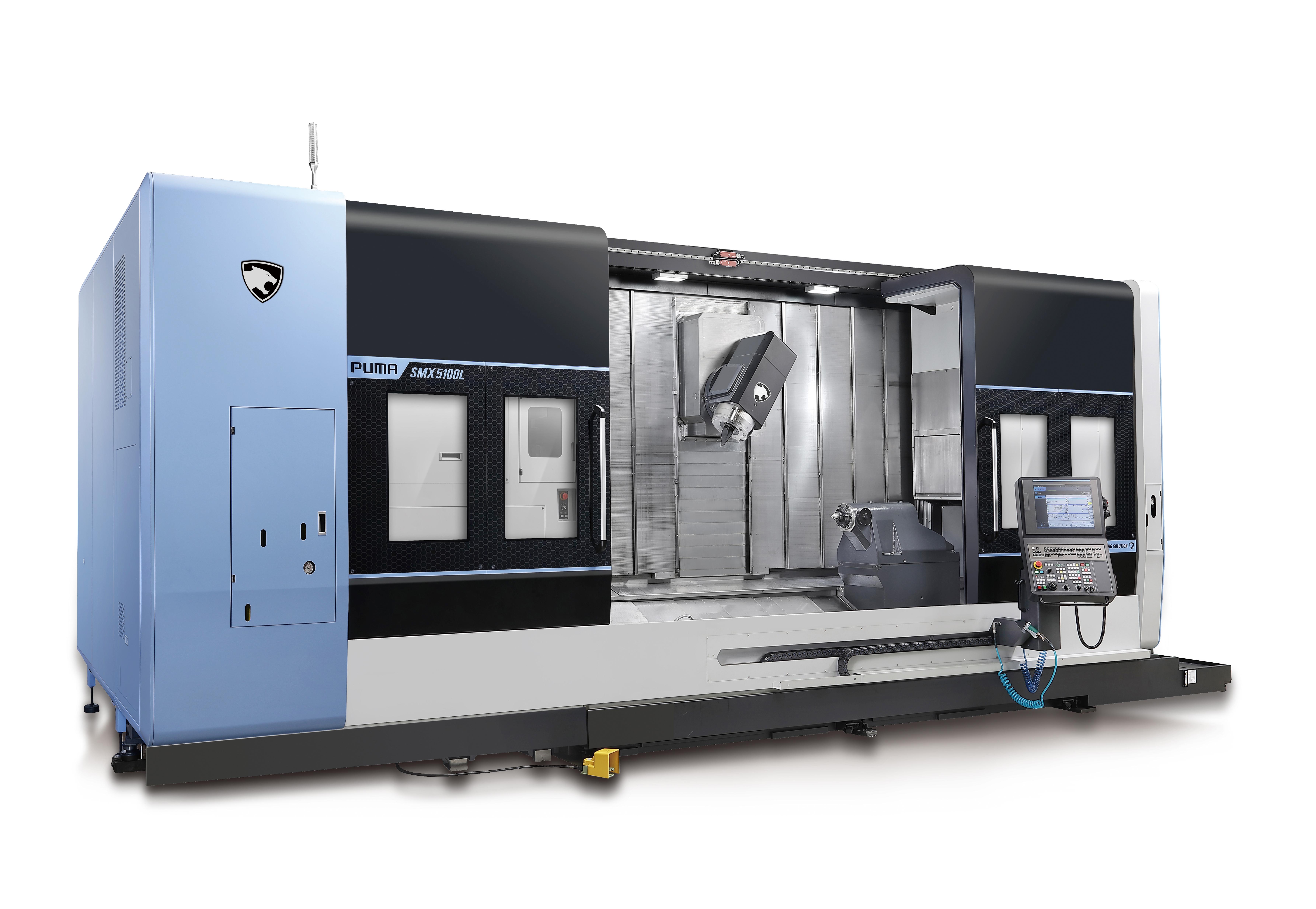

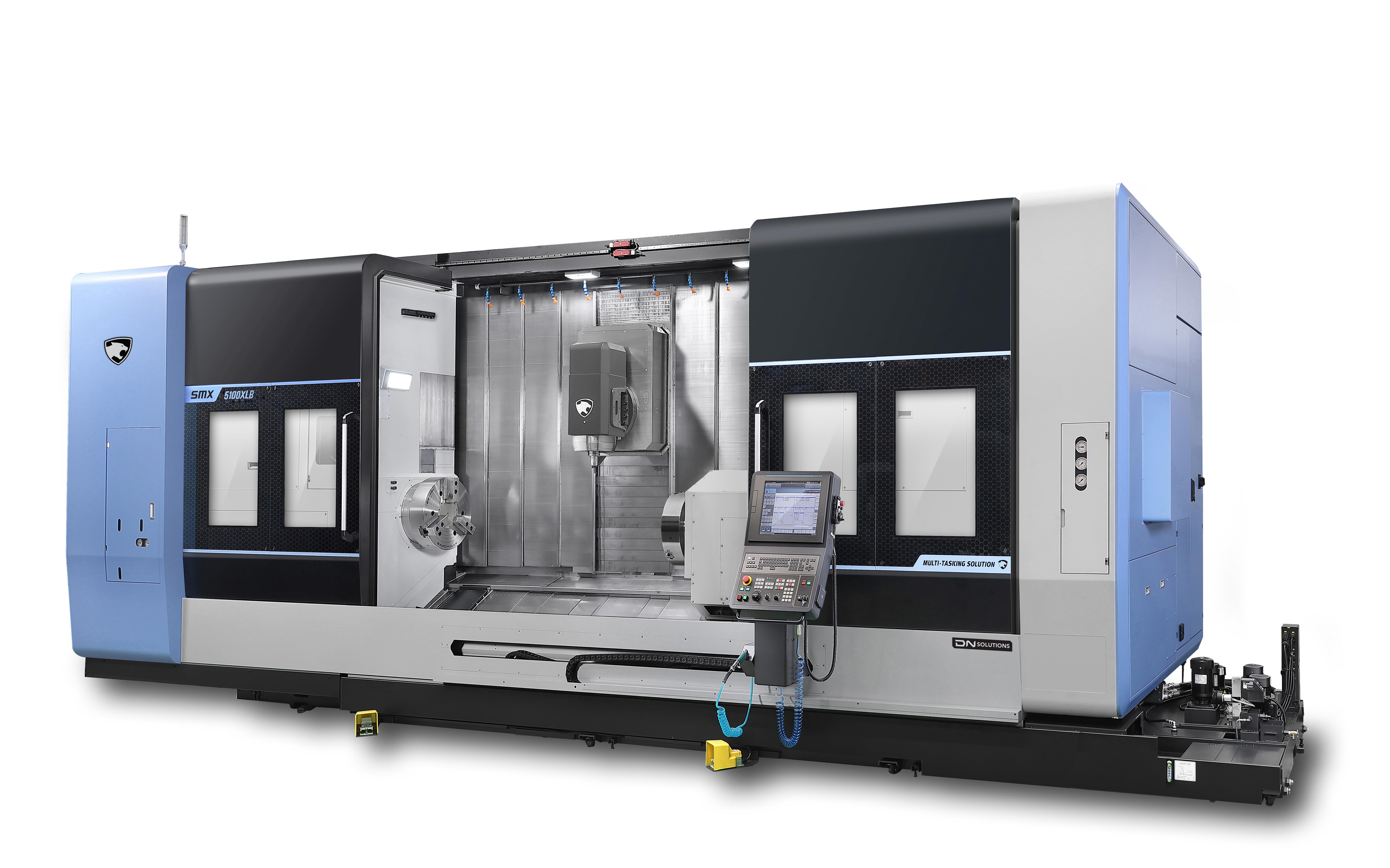

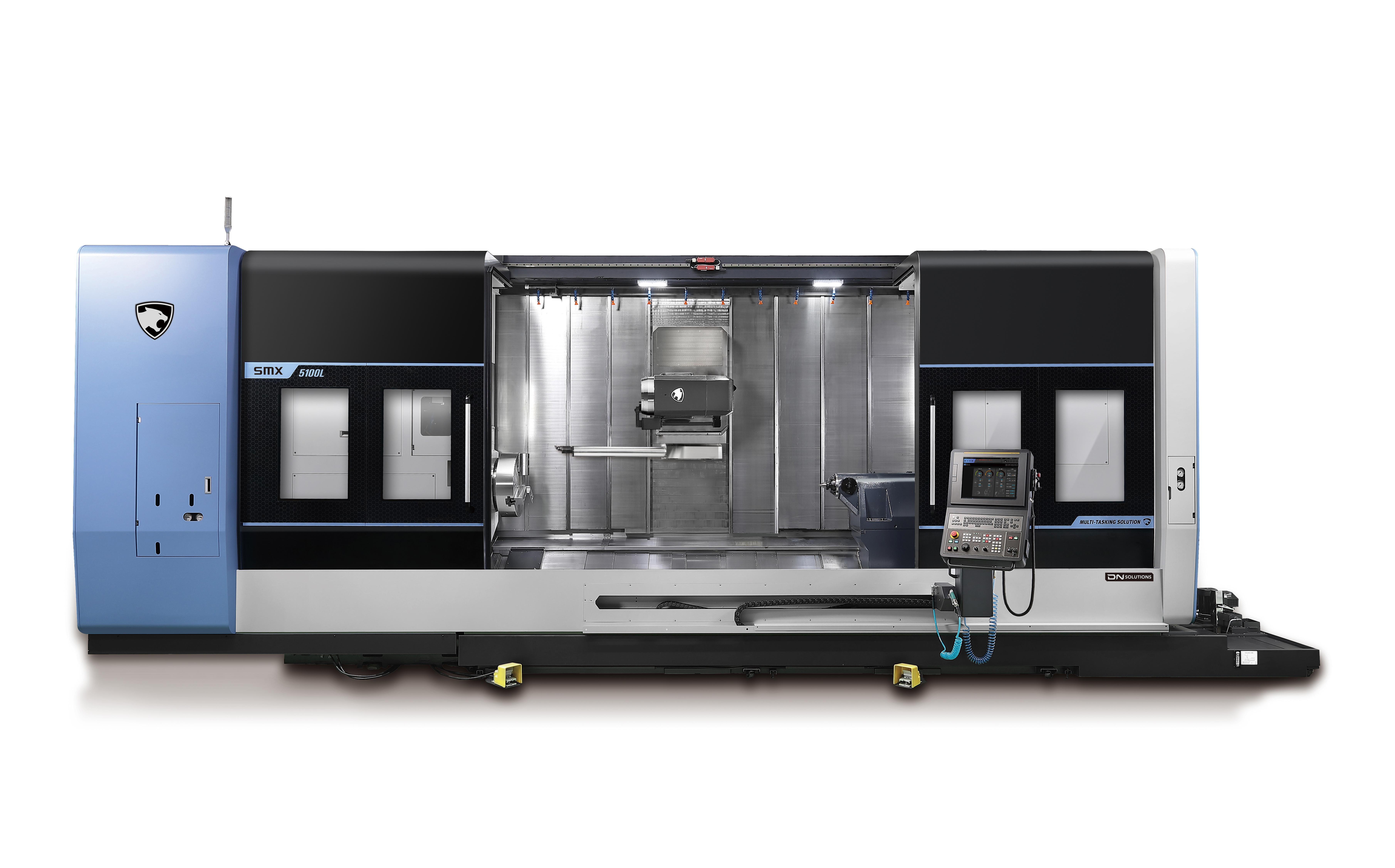

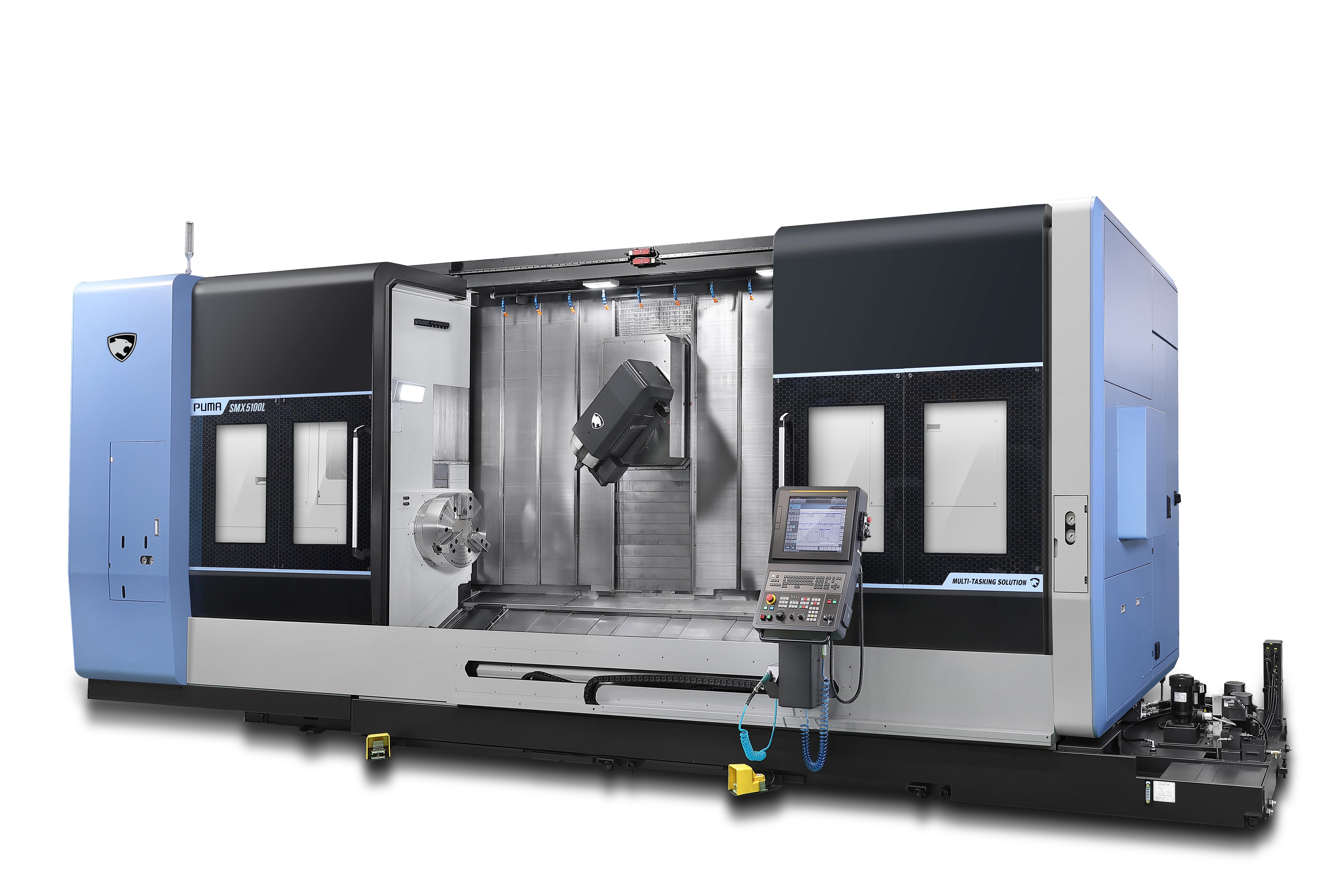

PUMA SMX5100LB
- Mångsidiga bearbetningsmöjligheter: Med nio axlar och stora chuckstorlekar hanterar PUMA SMX-serien enkelt komplexa bearbetningsuppgifter.
- Hög precision: Funktioner som höga snabbtransporthastigheter, omfattande Y-axelslag och vändglappsfri B-axelns rörelse säkerställer noggrannhet i varje operation.
- Användarvänlig design: Ergonomisk design prioriterar operatörens bekvämlighet och förenklar underhållet för förbättrad produktivitet och användarvänlighet.
Highlights
- Travels - X Axis Travel distance (mm): 910
- Travels - Y Axis Travel distance (mm): 520
- Travels - Z Axis Travel distance (mm): 3215
- Chuck size (mm): 530
- Max. Turning Diameter (mm): 830
- Max. Turning Length (mm): 3050
Kompatibelt styrsystem
Beskrivning av serier
|

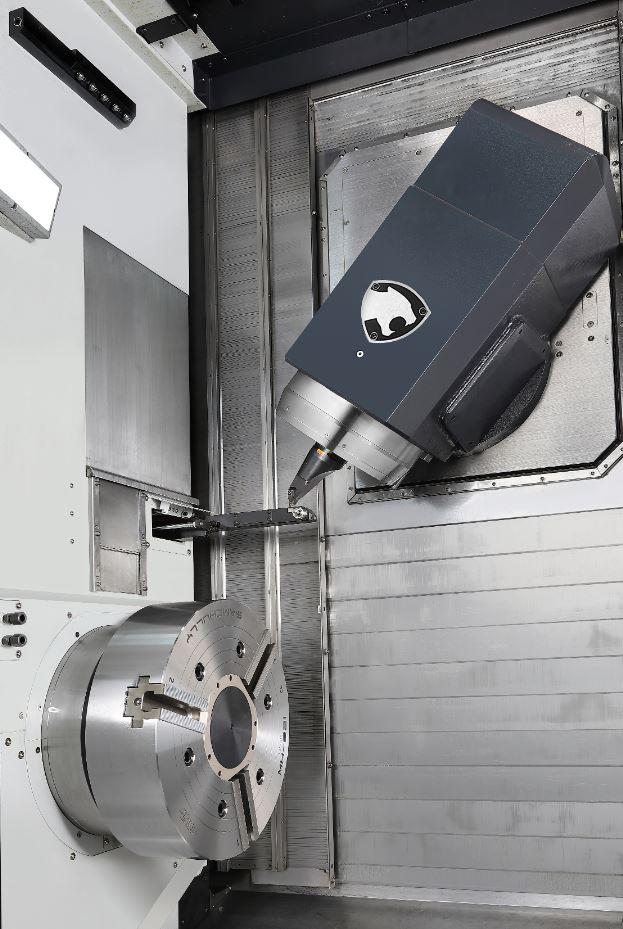

PUMA SMX-serien är ett multifunktionellt svarv-fräsmaskin med nio axlar som möjliggör praktiskt taget obegränsade bearbetningsmöjligheter. Den har större chuckstorlekar och samma höga prestanda som PUMA MX-serien, vilket säkerställer hög precision och flexibilitet. Nyckelfunktioner inkluderar höga snabbtransporthastigheter, stort Y-axelslag och vändglappsfri rörelse på B-axelns frässpindel. Den ergonomiska designen betonar användarens bekvämlighet och effektivt underhåll, vilket gör den till ett utmärkt val för komplexa högprecisionsuppgifter över olika industrier. |
Bygg din anpassade CNC-maskin
Vissa standardalternativ har redan lagts till på din maskin – de är förvalda för att det ska vara bekvämt för dig. När du gjort dina tillval, lägg till dem i kund-korgen, så återkommer vårt säljteam med prisuppgifter till dig. Börja att bygga din unika maskin redan idag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 910 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 520 |
| Travels - Z Axis Travel distance (mm) | 3215 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 40 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 40 |
| Feed rate - Z Axis Rapid Traverse | 40 |
Tool storage capacity
| Machining center - No. of tool station | 40 |
|---|
Capacity

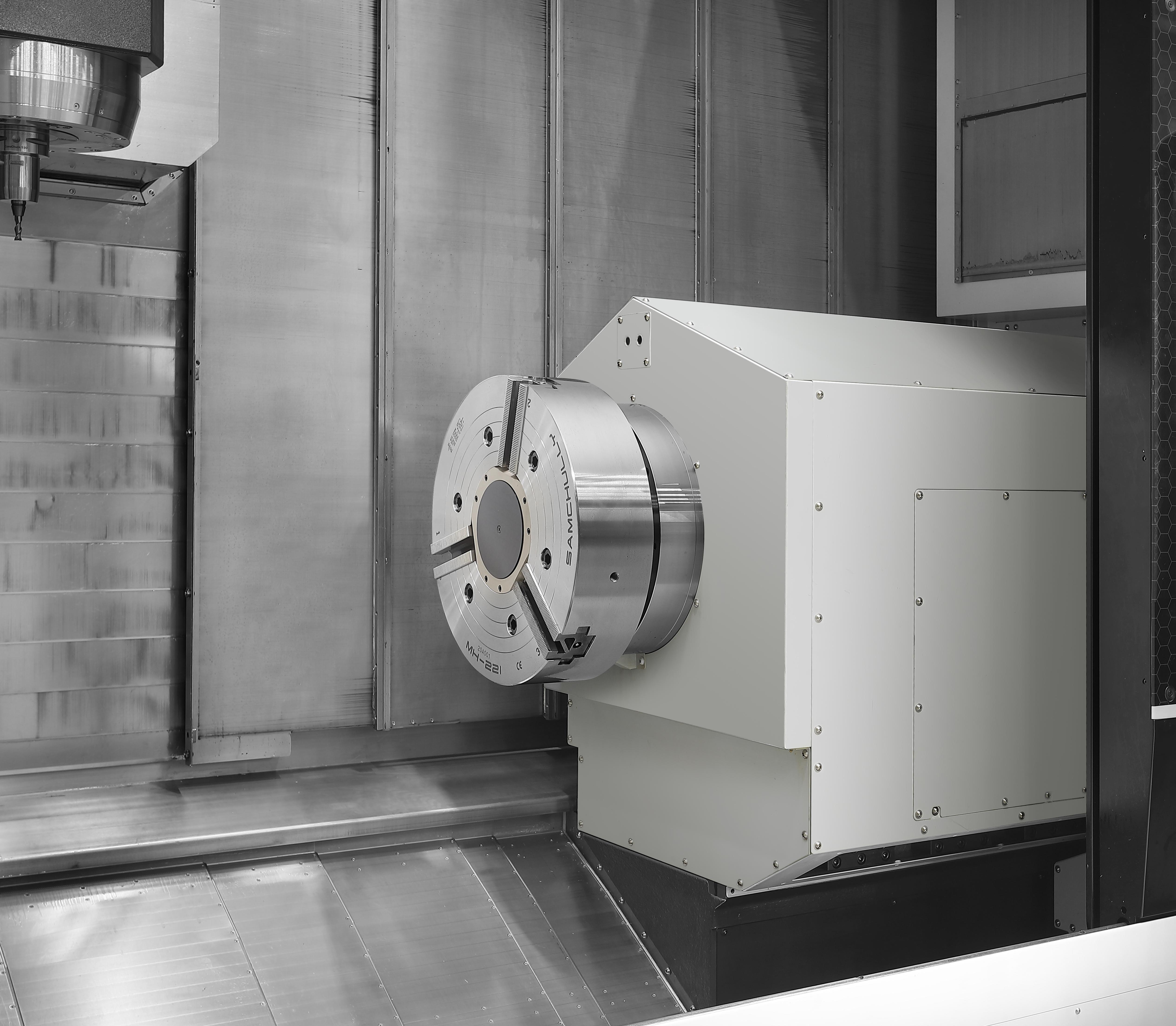

| Chuck size (mm) | 530 |
|---|---|
| Max. Turning Diameter (mm) | 830 |
| Max. Turning Length (mm) | 3050 |
Main spindle
| Tool Taper (ISO) | CAPTO C8 |
|---|
Turret
| Rotary Tool (r/min) | 10000 |
|---|
Dimensions
| Length (mm) | 9222 |
|---|---|
| Height (mm) | 3346 |
| Width (mm) | 3597 |
| Weight (kg) | 33000 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
SMX_5100.pdf | 6218 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
