PUMA 600XLY II
- Stor kapacitet: Klarar av arbetsstycken med diametrar upp till Ø900 mm och längder upp till 5050 mm, vilket möjliggör bearbetning av de största komponenterna i sin klass.
- Mångsidiga applikationer: Idealisk för produktion av kritiska komponenter inom flera industrier inklusive olje- och gas, byggnation, flygindustri och skeppsbyggnad.
- Effektiv spånhantering: Den lutande bädd designen säkerställer smidig spånavgång, vilket förbättrar maskinens drifttid och operatörens bekvämlighet.
Highlights
- Travels - X Axis Travel distance (mm): 400
- Travels - Y Axis Travel distance (mm): 200
- Travels - Z Axis Travel distance (mm): 5100
- Chuck size (mm): 450
- Max. Turning Diameter (mm): 750
- Max. Turning Length (mm): 5050
Kompatibelt styrsystem
Beskrivning av serier
|

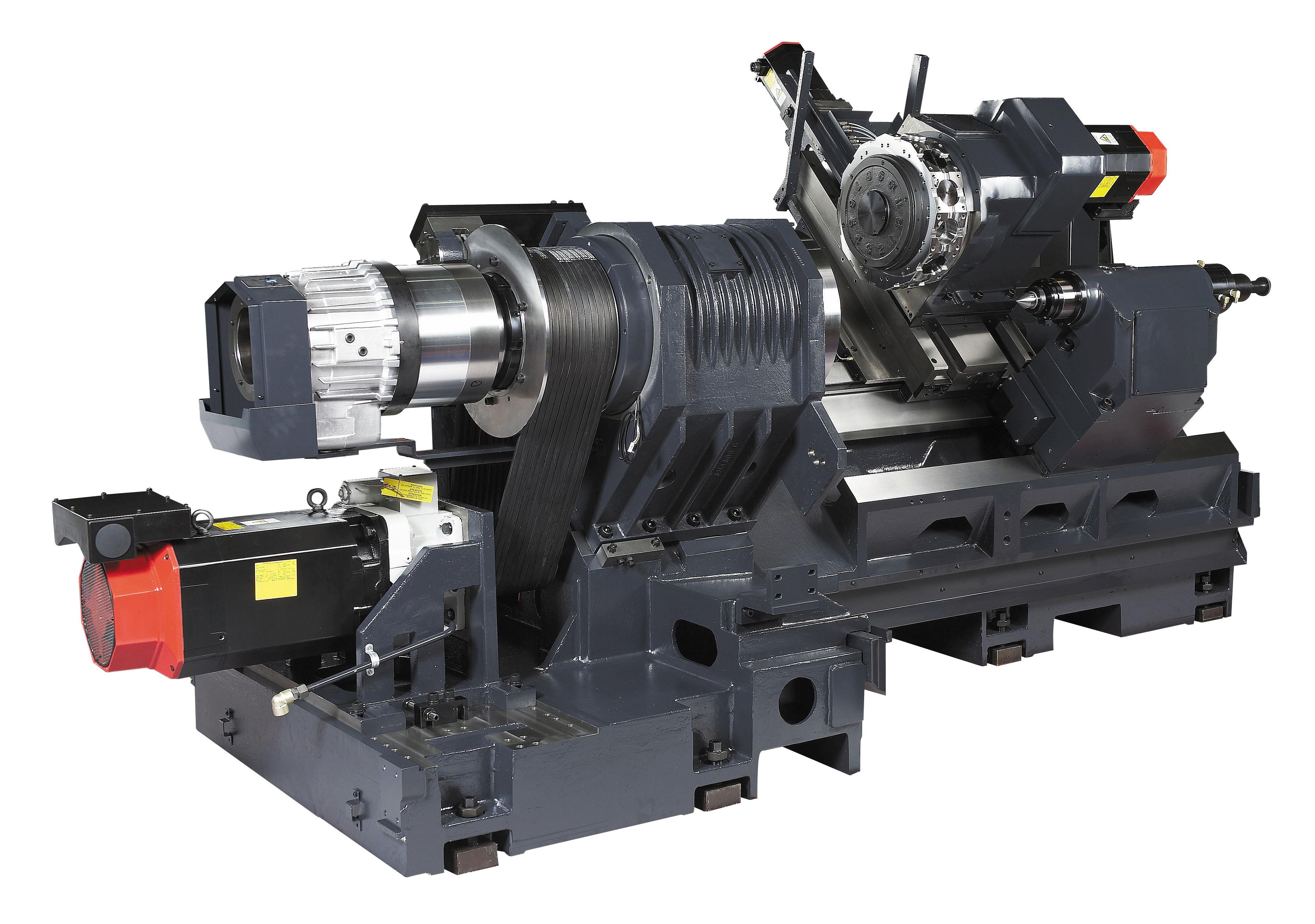

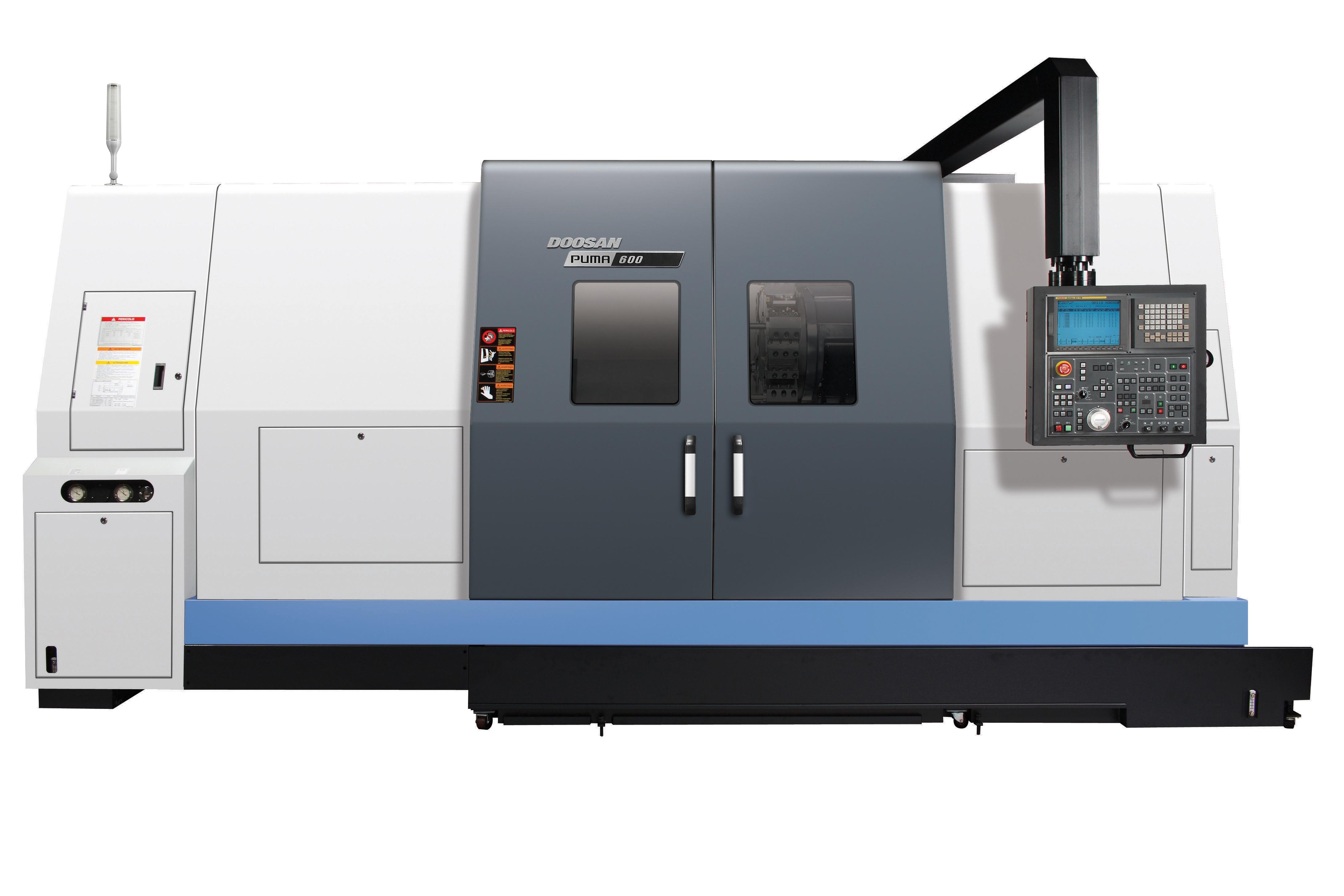

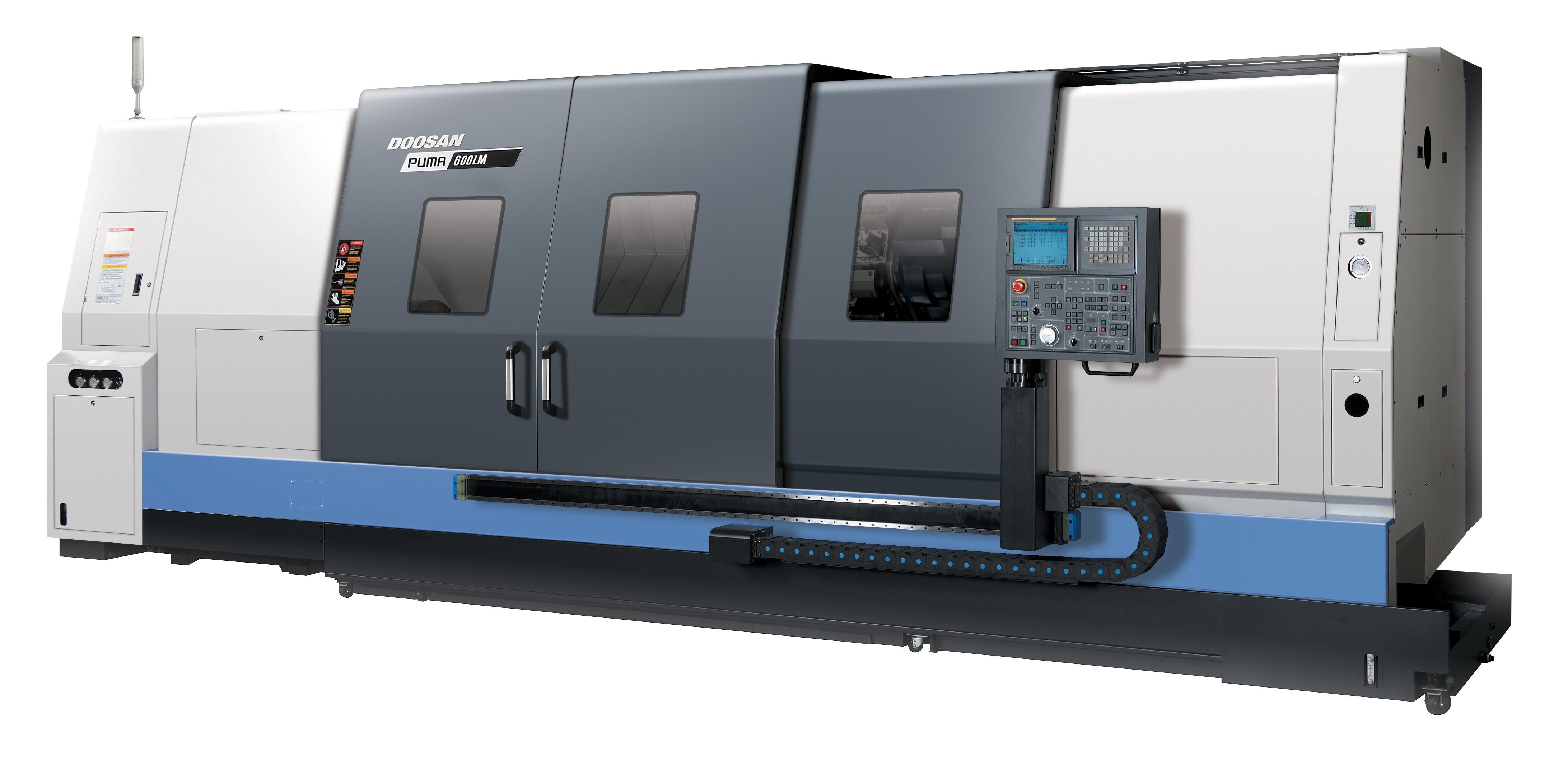

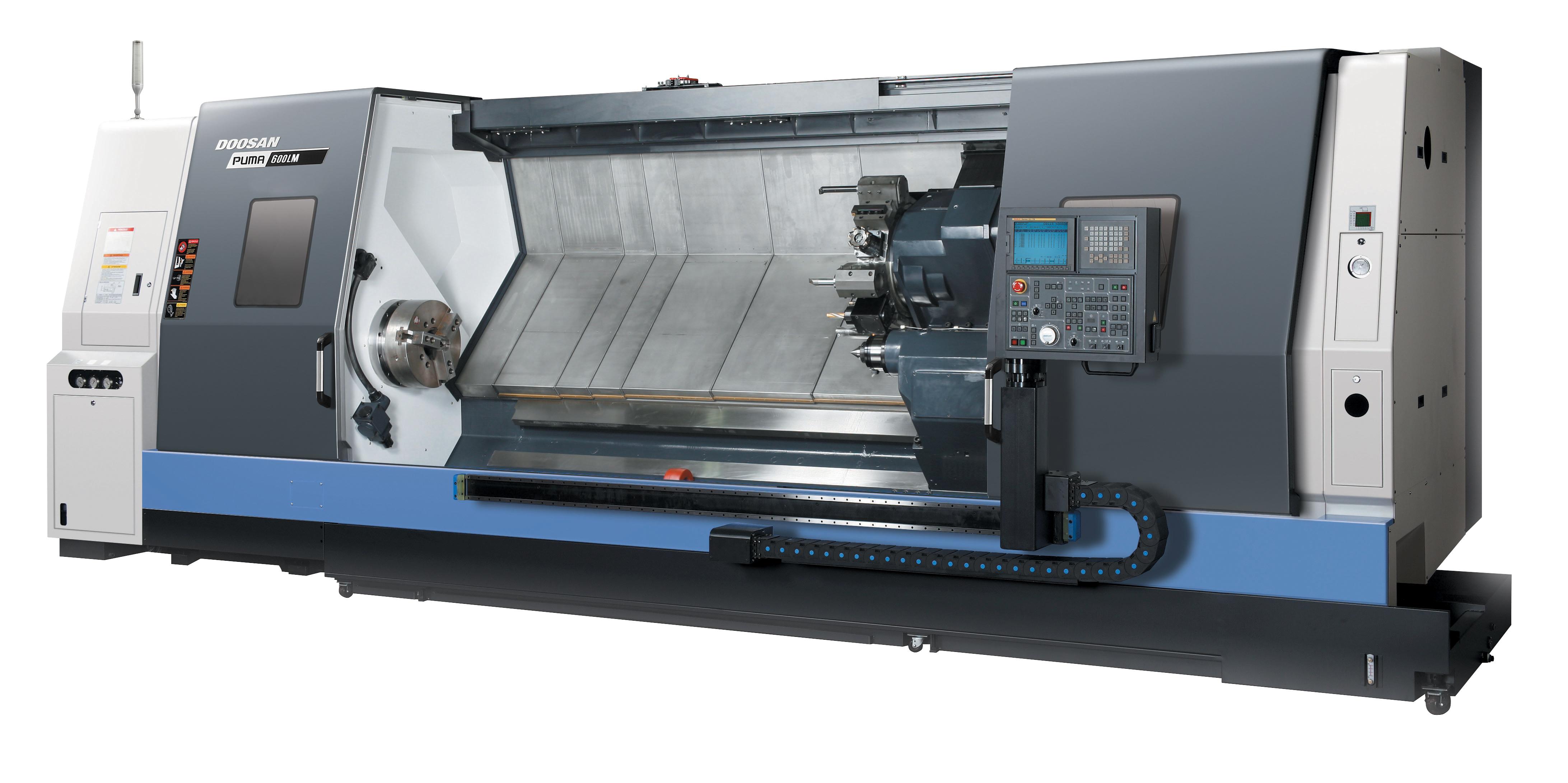

PUMA 600/700/800 II-serien är stora horisontella svarvcentra designade för bearbetning av stora arbetsstycken som rör, ventiler och flänsar som används inom olje- och gasindustrin, hydrauliska komponenter för byggutrustning och komplexa delar för flyg- och skeppsbyggnadssektorerna. Dessa maskiner erbjuder imponerande maximala svarvdiametrar på Ø900 mm (35,4 tum) och längder upp till 5050 mm (198,8 tum), vilket gör dem ledande i sin klass. Den lutande bädd designen underlättar effektiv spånavgång, vilket förbättrar den totala bearbetningsprestandan och bekvämligheten. |
Bygg din anpassade CNC-maskin
Vissa standardalternativ har redan lagts till på din maskin – de är förvalda för att det ska vara bekvämt för dig. När du gjort dina tillval, lägg till dem i kund-korgen, så återkommer vårt säljteam med prisuppgifter till dig. Börja att bygga din unika maskin redan idag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 400 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 200 |
| Travels - Z Axis Travel distance (mm) | 5100 |
| Travels - X Axis Rapid Traverse (m/min) | 12 |
| Travels - Y Axis Rapid Traverse (m/min) | 6 |
| Travels - Z Axis Rapid Traverse (m/min) | 10 |
Tool storage capacity
| Machining center - No. of tool station | 12 |
|---|
Capacity
| Chuck size (mm) | 450 |
|---|---|
| Max. Turning Diameter (mm) | 750 |
| Max. Turning Length (mm) | 5050 |
| Bar Capacity (mm) | 117 |
Main spindle
| Main Spindle Max. Speed | 1800 |
|---|---|
| Main Spindle Max. Power | 45 |
| Main Spindle Max. Torque | 3560 |
Turret
| Rotary Tool (r/min) | 3000 |
|---|---|
| Turret - No. of tool station | 12 |
Dimensions
| Length (mm) | 9904 |
|---|---|
| Height (mm) | 2855 |
| Width (mm) | 2955 |
| Weight (kg) | 26000 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
PUMA_600_700_800.pdf | 5119 KB | |
|
TOOLING SYSTEM-PUMA-600-700-800.pdf | 1655 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
