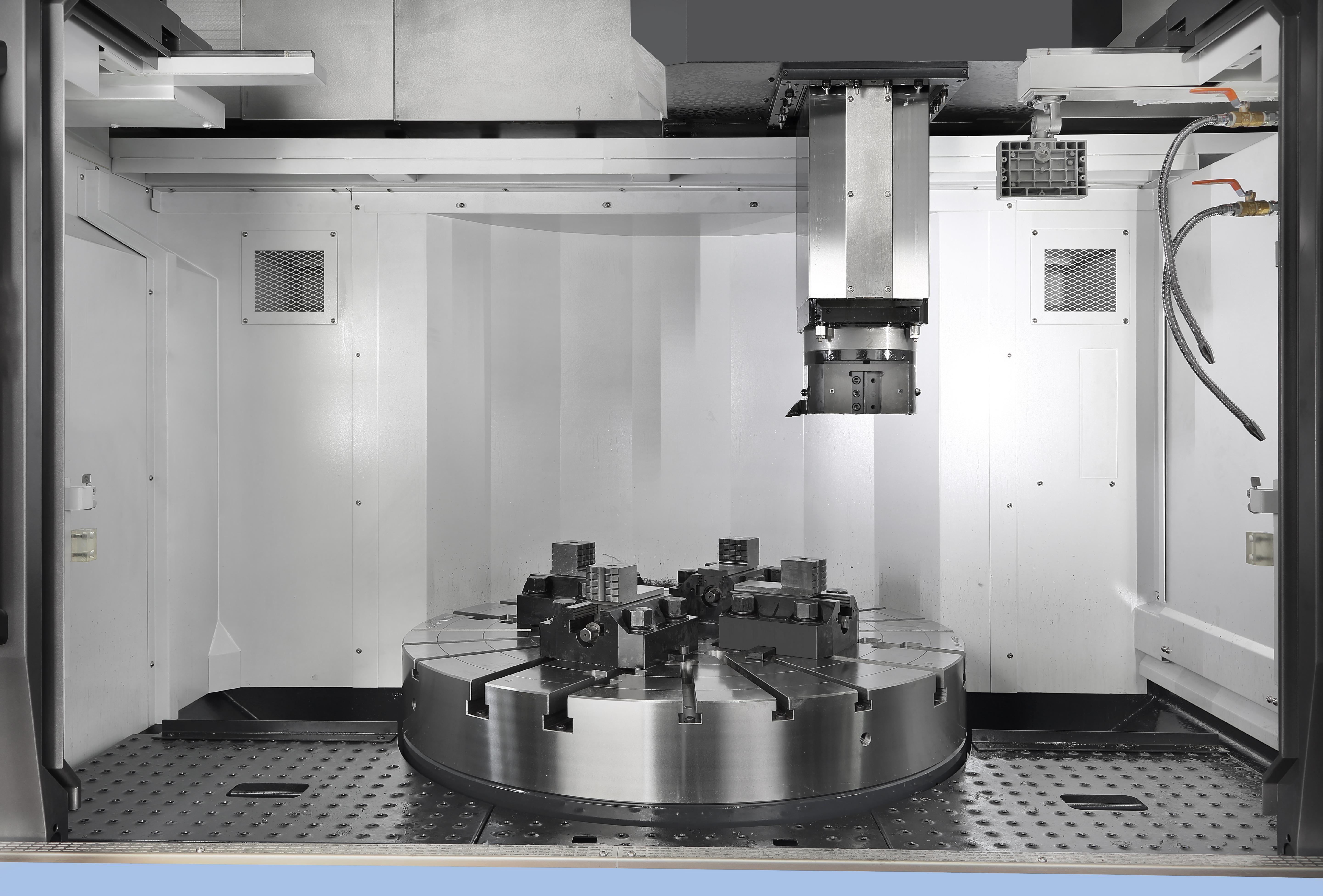

PUMA VTR1216F
- Största bord diameter: Klarar ett brett utbud av arbetsstycken med bord diametrar upp till 2500 mm (98,4 tum).
- Förbättrad stabilitet: Styv design och bred pelarkonstruktion ger överlägsen stabilitet under tunga operationer.
- Hög produktivitet: Optimerad för effektiv högvolymbearbetning med pålitlig prestanda och hållbarhet.
Highlights
- Travels - X Axis Travel distance (mm): 1700
- Travels - Y Axis Travel distance (mm):
- Travels - Z Axis Travel distance (mm): 900
- Chuck size (mm): 1270
- Max. Turning Diameter (mm): 1600
- Max. Turning Length (mm): 950
Kompatibelt styrsystem
Beskrivning av serier
|
PUMA VTR-serien har den största bord diametern i sin klass, som sträcker sig från Ø1250 mm till Ø2500 mm (50,0 till 98,4 tum). Dessa maskiner är designade för maximal stabilitet och produktivitet med en robust bred pelarkonstruktion som säkerställer exceptionell styvhet och pålitlig prestanda i krävande bearbetningsapplikationer. |
Bygg din anpassade CNC-maskin
Vissa standardalternativ har redan lagts till på din maskin – de är förvalda för att det ska vara bekvämt för dig. När du gjort dina tillval, lägg till dem i kund-korgen, så återkommer vårt säljteam med prisuppgifter till dig. Börja att bygga din unika maskin redan idag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 1700 |
|---|---|
| Travels - Y Axis Travel distance (mm) | |
| Travels - Z Axis Travel distance (mm) | 900 |
| Travels - X Axis Rapid Traverse (m/min) | 12 |
| Travels - Z Axis Rapid Traverse (m/min) | 10 |
Table
| Table Length (mm) | |
|---|---|
| Table Width (mm) | |
| Max. Workpiece weight (kg) | |
| Pallet Size (mm) | |
| Rotary Table Diameter (mm) | |
| Max. Table weight (kg) |
Workpiece capacity
| Max. Workpiece Diameter (mm) | |
|---|---|
| Max. Workpiece Height (mm) | |
| Max. Workpiece weight (kg) |
Tool storage capacity
| Machining center - No. of tool station | 12 |
|---|
Capacity
| Chuck size (mm) | 1270 |
|---|---|
| Max. Turning Diameter (mm) | 1600 |
| Max. Turning Length (mm) | 950 |
| Bar Capacity (mm) | |
| Table to spindle nose |
Main spindle
| Main Spindle Max. Speed | 400 |
|---|---|
| Main Spindle Max. Power | 45 |
| Main Spindle Max. Torque | 20557 |
| Tool Taper (ISO) |
Turret
| Rotary Tool (r/min) | |
|---|---|
| Turret - No. of tool station | 12 |
Dimensions
| Length (mm) | 5590 |
|---|---|
| Height (mm) | 5065 |
| Width (mm) | 4066 |
| Weight (kg) | 27500 |
| Namn | Ladda ner | File type | |
|---|---|---|---|
|
PUMA_VTR .pdf | 12045 KB | |
|
TOOLING SYSTEM-PUMA-VTR-1012-1216-1620-2025.pdf | 2568 KB |
Leverans och installation
|
Projektteamet ansvarar för hela processen, från leverans och installation till driftsättning av maskinen, och säkerställer ett smidigt projektflöde. Teamet ser till att samordning och kommunikation fungerar mellan alla inblandade parter, inklusive kunden, Duroc Machine Tool och eventuella tredjepartsunderleverantörer. |
